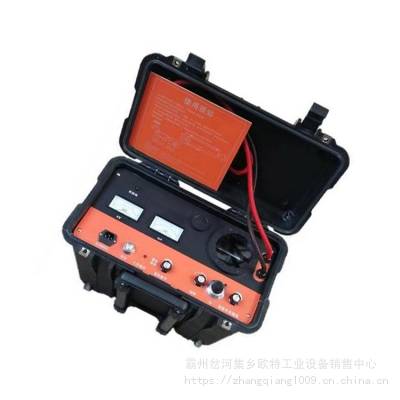

HDQ-30高压电桥电缆故障测试仪基于MURRAY电桥原理而设计，内置高频高压电源电压达到30kv，适用于敷设后各种电线电缆的击穿点（低阻、高阻及闪络型击穿）及没有击穿但绝缘电阻偏低点的定位：如用兆欧表发现电缆阻值较低，但运行电压下不击穿的绝缘缺陷点。当然，也可用于电缆厂内各种线缆的缺陷点定位。粗测电缆故障定位方法有电桥法及波反射法二种。目前波反射法定位仪较普及。但其有一定的缺陷其缺点为：部分仪器现场连线复杂，有定位盲区。波形不典型时，要求定位人员熟练掌握仪器，并富有经验才能分辩脉冲波形。有几种电缆故障很难用波反射法查找：如，高压电缆护套绝缘缺陷点，钢带铠装低压力缆，PVC 电缆，没有反射波，无法定位。短电缆，无法定位。一些高阻击穿点，在冲击电压下无法击穿，也难以定位。HDQ-30高压电桥电缆故障测试仪内含30kv高频高压恒流源，解决了电源对电桥高灵敏放大的干扰难题，电源与电桥合为一体。测量电缆为专用的高压电缆，采用四端法电阻测量原理，定位精度高。电桥置于高压侧，而操作钮anquan接地。***解决了电桥法用于高阻定位的局限性，使电桥法无盲区、jingque、方便的特点得以发挥。

功能用途

1、敷设后电缆的高阻击穿点，特别是难以烧成低阻的线性高阻击穿点，如电缆中间接头的线性高阻击穿（这种主要是由于电缆接头制作工艺不过关造成的。施加高压时只泄露爬弧不击穿放电）。

2、高压电桥平衡法没有测试盲区，用于判断短电缆及靠近电缆端头的击穿点。

3、高压电桥法仅仅要求电缆相线电阻的均匀性即可进行测量。而行波传输特性不好的电缆，如介质损耗很大的PVC低压电缆；

性能特点

■设备采用高频高压开关电源构成高压恒流源，电压高，电流稳定，体积小，重量轻。

■采用高灵敏度放大器及检流计指示平衡，与比例电位器构成平衡电桥，整体置于高电位。面板上的操作钮处于低电位，通过绝缘杆操作电桥。

■特别设计的双芯高压橡皮测量电缆，铜网编织屏蔽层可靠接地, 使用anquan。四端电阻测量法避免了引线电阻引入的误差。

■高压恒流源和电桥集成在一个便携式铝合金箱内。设备电压高、重量轻、操作方便。

■与波反射法相比，电桥平衡法没有盲区，特别适用于判断短电缆及靠近端头的击穿点，操作容易。

技术参数

■空载电压：30kVHDQ-30高压电桥电缆故障测试仪

■短路电流：30mA

■烧穿功率：500W

■定位比例精度：±（0.2%·L+1）m

■重量：18kg

■体积：48cm×46cm×37cm

■工作电源：工频220V±10%

各项技术指标可调整，还可根据用户需要订做。
