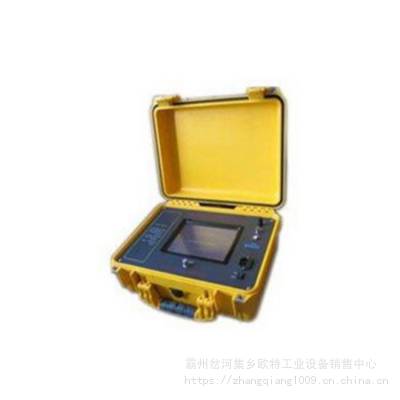

外护套故障测试仪WHT-2000电缆外护套故障定位系统高压电缆外护套故障测试仪

WHT-2000电缆外护套故障定位仪主要用于jingque***单芯电缆的外护套故障，jingque***低压电缆中的接地泄漏故障，进行高压电缆外护套故障的预定位。也可以用来交联电缆外护套的耐压试验（10KV/1min），快速准确查找10kv-500kv单芯和三芯高压、chao高压电缆外护套接地故障和泄漏电流偏大等隐患，同时可对高密度聚乙烯、聚氯乙烯电缆外护套进行5kv-10kv,1分钟的直流耐压实验，是10kv-500kv单芯和三芯高压、chao高压电缆运行单位、chao高压电缆工程公司、各送变电工程公司的电缆设备维护***的专用仪器。

测试原理

地埋电缆外护套故障的测寻，同电力电缆故障探测一样，一般要经过"测距"和"***"二个步骤。外护套接地故障的初测（测距）一般采用压降法和电桥法测试，电桥法测试准确，使用方便，但由于电桥法不能测试多点接地故障，也不能测试三相电缆链式接地连线的故障。而压降法却可弥补上述问题。外护套接地故障的jingque***则采用跨步电压法，通过两根接地铁钎，寻找土壤中电势zui低点而jingque***。在故障点处流入大地的测试电流导致故障点处为正负电压峰值转换点，在故障点前接近故障时，跨步电压增加，越过故障后跨步电压减小，并且极性改变。在接地故障点正上方时，指针停在零位，此处既为电缆故障点的准确位置。

系统用途

■用于粗侧敷设后的高压电缆外护套故障点的距离；

■用于jingque定位敷设后的高压电缆外护套故障点位置；

■用于chao高压电缆外护套的直流耐压试验；

■可完成各等级电缆主绝缘故障测距；

■可完成10KV以下直埋电缆故障的定位；
