TYJJ-2型接触网激光测量仪是智能型接触网测量仪器，该系统由激光测距、光栅测角和轨距、水平测量模块组成。集成了采用激光无合作目标测距技术、光栅测角技术的二维坐标测量系统和传感信息融合技术等。为铁路部门搭建接触网参数数字化管理平台、电气化铁路接触网架设及“状态修”提供解决方案。

二、组成

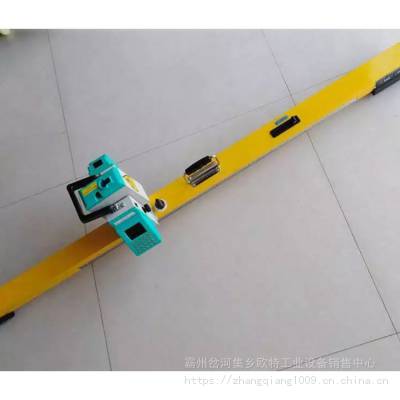

测量仪为一体机，测量主机部分和测量架连接一体。主机部分功能包括：激光测量、垂直角度测量；测量架为平放于钢轨间的横杆，主要起支撑测量主机、测量轨距、测量水平倾斜角度等作用。

三、主要技术指标

1、使用条件

环境温度：-20～+50°C;

相对湿度：≤90%RH;

海拔：≤2500m。

2、 测量技术指标

（1）导高：范围3000～15000mm，

精度±3mm；

（2）拉出值：范围±3000mm，

精度±4mm；

（3）线岔中心：精度±3mm；

（4）500mm处高差：精度±4mm；

（5）轨距：范围1410～1470mm，

精度±0.5mm；

（6）超高(水平）：范围±200mm，

精度±0.5mm；

（7）红线：精度±4mm；

（8）侧面限界：精度±4mm；

（9）承力索与接触线高差：精度±4mm；

（10）跨铁道输电线与接触线的距离： 精度±4mm；

（11）锚段关节：精度±4mm；

（12）定位器坡度：1：n（n***到0.1）；

（13）自由测量：水平精度±4mm，垂直精度：±3mm；

（14）跨距测量：范围：35000mm， 精度±5mm。

3、电气参数

工作电压：16.8V；

工作电流：430mA；

工作时间：12小时以上；

激光波长：650nm。

 4、机械参数

重量：4.7 Kg ；　

尺寸（单位mm）：测量仪 1620（长）×160（宽）×175（高）
