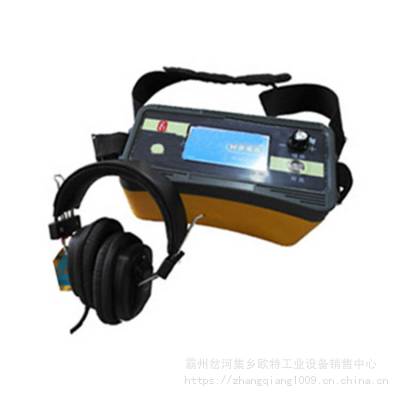

电缆故障测试仪器DDY-4000电缆故障定位仪电缆故障***仪电工仪器

电缆故障定位仪功能特点

DDY-4000电缆故障定位仪声磁同步法1. 数据显示部分采用了高亮的4.3寸OLED彩色液晶显示器，使得显示界面更加清晰。

2.功能及参数调节部分采用的是一键式的可编程的一键穿梭键盘，使得操作面板更加简洁，同时操作更加方便。

3.本仪器将对音频部分的波形进行实时采集并显示出来，可以通过观察重复性的波形特征及距离轴大致观察故障点的距离，并且观察波形操作者不易疲劳。

4.在声磁***模式中有单次及连续模式，如果放电频率太快，间隙时间太短，用户可以选择单次模式对一次放电波形等相关数据进行仔细分析，同时单次模式下支持波形翻页。

5.在声波信号采集中采用了4种滤波频带，低频带、中频带、高频带及全频带，用户根据现场的实际情况可进行选择。

DDY-4000电缆故障定位仪声磁同步法6.跨步电压部分采用波形显示，对于信号进行连续采样刷新，这样用户对于信号的连续性分析及突跳信号的分辨增强。

7.跨步电压部分在调节过程中自动对于大信号进行放大或衰减，***测试范围内的zui大电压幅度输入时，显示信号不限幅。

8.音频部分滤波处理采用FIR数字滤波技术，使得特征频带更加的明显，滤波性能更佳，***声音更加纯净。

9.故障点的距离显示，在0--25m范围之内可以显示故障点的距离

10.在连续模式下，可以显示15m距离内的压缩波形，在单次模式下，可对15m距离内的波形进行展开分析。

电缆故障定位仪技术参数

DDY-4000电缆故障定位仪声磁同步法1.84dBzui大音量限制，保护人耳不受伤害

2.显示故障距离，zui大25m

3.音频测试精度0.1m

4.音频波形显示（15m）

5.电磁强度显示：矩形条显示，数字显示，zui大值记录功能

6.自动检测脉冲信号

7.跨步电压波形显示

8.跨步电压自动调节增益调节

9.显示：4.3寸高亮OLED显示器，分辨率为480×272

DDY-4000电缆故障定位仪声磁同步法10.电池一次充满情况下可连续使用时间7h左右

11.音频增益大于110dB

12.频率范围：100Hz---1500Hz

13.低通：100---400Hz  带通：150---600Hz  高通：200---1500Hz

14.跨步电压灵敏度：0.1mV---75V

15.隔离干扰：50Hz、DC

16.体积：240mm×130mm×120mm

17.重量：≤1.4kg

18.电池：12节充电电池
