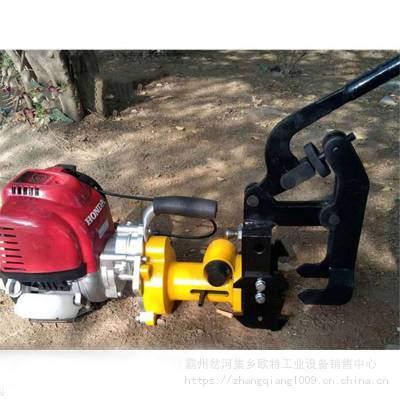

DGZ-31电动钢轨钻孔机手提式钢轨钻孔机夹轨装置电动钻孔机打眼机

1、NGZ-31一代电动铁路钢轨钻孔专用的工具。本机适用范围广泛，在线路上和建筑施工中维修作业中均可使用；该机重量轻、体积小，属携带式机具。作业时卡装牢固，安装准确、拆离迅速，能有效***行车安全。

2、高速合金钢空心钻头，钻孔时间短，精度高，使用寿命长。

3、本机采用主轴内冷却结构，配有高压冷却壶。

 可以按现场要求选油动

 电动参数

行程 <100   电机功率1.5-2KW

电压 220V  380v

电务ZG13-II

钻孔范围 Φ13mm

　　 电 压 220V，功率430W

　　 本机转速 550r/min

外形尺寸 530×160×310(mm)

尺寸和重量参考值

二、主要技术参数:

汽油机：   ZENOAH  1.46Kw(2Ps)汽油机。

          或本田GX35汽油机。

钻孔直径：  9.8-36mm（钻孔范围）

额定转速：  ≥270rpm

钻孔精度：  孔的位置公差≤0.5 mm

钻孔时间：  钻通一次时间≤40 s

整机质量：   16kg

外形尺寸：   495×320×400 mm。

适用于43---75kg/m各种型号钢轨

三、使用方法与维护：

1、首先检查机体是否完好，水壶注满水，参考汽油机说明书添加燃油。

2、钻孔机空转一分钟，检查传动部分是否灵活、有无异常杂音，连接是否松动，冷却是否畅通等。

3、装卡时，先选择铝块（43，50或60，75）将钻孔尺压紧钢轨面。将钻机铝制卡具（铝板）卡进钻孔尺凹槽里，并将锁紧。打孔时，钻孔尺自行调节孔距。

4、在各部件工作都无异常的情况下，进给板把，即可实施钻孔作业，钻孔时需为注水桶打压以确保冷却液不断注入到钻头上，延长钻头使用寿命。如钻Φ9.8-13.5时无须佩带内注水壶，采用外注水壶冷却。

5、钻孔时加力要均匀，切勿过猛，即将钻透时，要放慢进给速度，以免损坏钻头切削刃。

维护：

1、使用前检查机体是否良好（汽油机参考汽油机说明书）。否则不能使用。

2、注水或注油后应及时将洒落在机体的异物擦干，保持机具的清洁。

3、若长期不用应放置在通风、干燥、无腐蚀性气体的库房内。

四、安全注意事项：

1.检查汽油机运转是否正常（汽油机参考汽油机说明书）。

2.该机备有注水喷壶，在钻孔过程中必须加注冷却液，以延长钻头使用寿命。

3.钻孔过程中，进给操作时要用力适当，切勿过快，过猛，发现转动异常，应减少用力，以防过载。
