| 产品特性：轨道检查仪 | 加工定制：否 | 货号：32423 |
| 型号：13190 | 品牌：欧特 | 规格：GJY-TW-EBJ-3 |
| 是否跨境货源：否 |

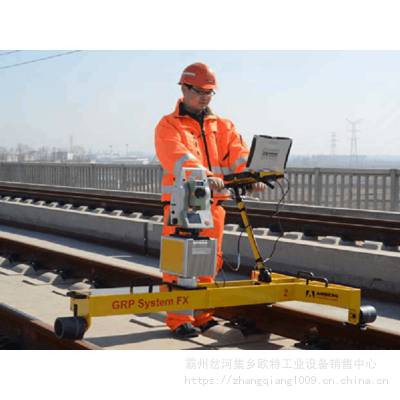

铁路轨道外部参数检测仪轨向测量工具GJY-TW-EBJ-3型轨道检查仪
【产品简介】:
GJY-TW-EBJ-3型是一种带测量轨道外部参数功能的0级精度等级的轨道检查仪，系统采用轨迹法约束测量技术原理，可以检测轨道的内部参数，并同时检测轨道的外部参数，达到同时控制线路线形和线路平顺性的双重功效。
【功能特点】:
0级准准确度等级，通过铁道计量认证，同时测量轨道内、外部几何参数、可与大机配套作业。
【使用条件】:
? 线路允许速度：≤350km/h
? 行进速度：≤8km/h
? 海拔：≤2500m
? 环境温度：-20℃～+50℃
? 相对湿度：≤90%RH
? 质量：≤35kg
序号 | 项目 | 测量范围 | 示值误差 | 测量要求 | |
1 | 轨距 | (1410～1470)mm | ±0.30mm | ||
2 | 轨距变化率 | - | ±0.02% | 基长1m | |
3 | 超高 | (-200～200)mm | ±0.30mm | ||
4 | 扭曲 | - | ±0.50mm | ||
5 | 高低、 | 10m弦 | 高低:-4?～4? 轨向:-8?～8? | ±0.70mm | |
30m弦 | ±0.70mm | 任意相邻5m矢距差 | |||
300m 弦 | ±3.00mm | 任意相邻150m矢距差 | |||
6 | 正矢 | 20m弦 | -8?～8? | ±1.00mm | |
7 | 线路横向偏差 | - | ±3.00mm | 不计入控制点误差 | |
8 | 线路垂向偏差 | - | ±2.50mm | 不计入控制点误差 | |
9 | 里程 | (0～9999)km | ±1‰ | 里程累积误差 | |
有砟客运专线综合维修。
