| 产品特性：串联试验 | 是否进口：否 | 产地：中国大陆 |
| 品牌：欧特 | 型号：75kVA/75KV/1A30~300Hz | 加工定制：否 |
| 适用范围：电力资质 | 电工电器设备名称：变频串联谐振试验成套装置 | 订货号：111223 |
| 货号：867067 | 物料编号：679670 | 特色服务：无 |
| 是否跨境货源：否 |

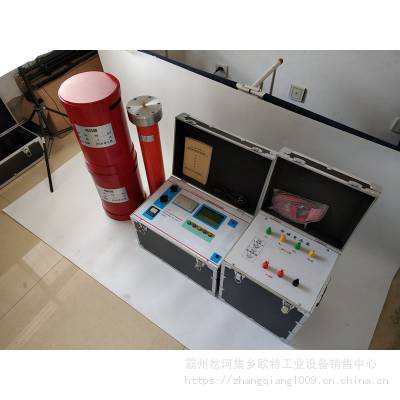

电力承装修试变频串联谐振试验成套装置75kVA/75KV/1A30~300Hz
概述
SDY801变频串联谐振耐压试验成套装置利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。
适用于10KV、35KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压试验
适用于66KV、110KV、220KV、500KV、GIS交流耐压试验
适用于大型发电机组、电力变压器工频耐压
适用于电力变压器的感应耐压试验
变频串联谐振特点
1.体积小、重量轻，适合于现场使用
变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30-120），有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。
2.安装可靠性高
变频装置采用***的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。
3.试验的等效性好
采用接近工频（30HZ-300HZ）的交流电压作为试验电源，无论是在等效性和一致性上都与50HZ/60HA的工频电源非常接近，***了试验结果的可靠性和真实性。
变频串联谐振参数
（1）工作温度范围：-10~45℃
（2）工作湿度范围：≤90%
（3）海拔：≤1000m
（4）供电电源电压：380V±10%、三相或220V±10%、单相（10KW及以下）
50/60Hz
（5）供电电源容量：0-300KW
（6）额定输出电压：0-1000KV
（7）额定输出容量：0-35MVA
（8）工作频率范围：30-300Hz（亦可根据用户要求放宽频率范围）
（9）频率调节分辨率：0.02Hz； 不稳定度≤0.05%
（10）噪音：≤60dB
（11）系统测量精度：1级
（12）输出波形：正弦波，波形畸变率≤1%
（13）电抗器Q值：30-120
（14）系统具有IGBT、过电压、过电流、试品闪络等全自动保护
