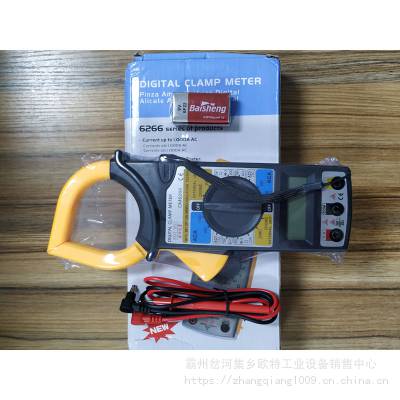

钳形表(钳表)，是集电流互感器与电流表于一身的仪表，是数字万用表的一个重要分支；是一种不需断开电路就可直接测电路交流电流的携带式仪表。

一、钳形电流表概述

钳形电流表按结构和工作原理的不同,分为整流系和电磁系两类;根据测量结果显示形式的不同又可分为指针式和数字式两类。整流系钳形电流表只能用于交流电流的测量,而电磁系钳形电流表可以实现交、直流两用测量。电磁系钳形电流表主要由电流互感器、整流电路、磁电系电流表、量程转换开关及测量电路组成。电流互感器的铁芯为钳形结构,它分为固定部分和活动部分,且置于电流互感器的前端,其中的活动部分与扳手联动;当握紧扳手时,电流互感器的铁芯便可以张开,这样被测电流的导线不必切断就可以穿过铁芯的缺口,然后放松手使铁芯闭合,这时通过电流的导线相当于电流互感器的一次线圈,则二次线圈中便将出现感应电流,和二次线圈相连的电流表指针就发生偏转,从而指示被测电流的数值。量程转换开关及切换电路可实现钳形电流表的多量程电流测量。

二、钳形电流表的选用

1、钳形电流表的选型

(1)首先应当明确被测量电流是交流还是直流。整流系钳形电流表只适于测量波形失真较低、频率变化不大的工频电流,否则,将产生较大的测量误差。对于电磁系钳形电流表来说,由于其测量机构可动部分的偏转性质与电流的极性无关,因此,它既可用于测量交流电流,也可用于测量直流电流,但准确度通常都比较低。钳形电流表的准确度主要有2.5级、3级、5级等几种,应当根据测量技术要求和实际情况选用。

(2)对于数字式钳形电流表而言,其测量结果的读数直观而方便,并且测量功能也扩充了许多,如扩展到能测量电阻、二极管、电压、有功功率、无功功率、功率因数、频率等参数。然而,数字式钳形电流表并不是十全十美的,当测量场合的电磁干扰比较严重时,显示出的测量结果可能发生离散性跳变,从而难以确认实际电流值;若使用指针式钳形电流表,由于磁电系机械表头本身所具有的阻尼作用,使得其本身对较强电磁场干扰的反应比较迟钝,充其量也就是表针产生小幅度的摆动,其示值范围比较直观,相对而言读数不太困难。

2、钳形电流表使用前的检查

重点检查钳口上的绝缘材料(橡胶或塑料)有无脱落、破裂等现象;包括表头玻璃在内的整个外壳的完好与否,这些都直接关系着测量安全并涉及仪表的性能问题;还要检查零点是否正确,若表针不在零点时可通过调节机构调准;对于多用型钳形电流表,还应检查测试线和表棒有无损坏,要求导电良好、绝缘完好;对于数字式钳形电流表,还需检查表内电池的电量是否充足,不足时必须更新。
